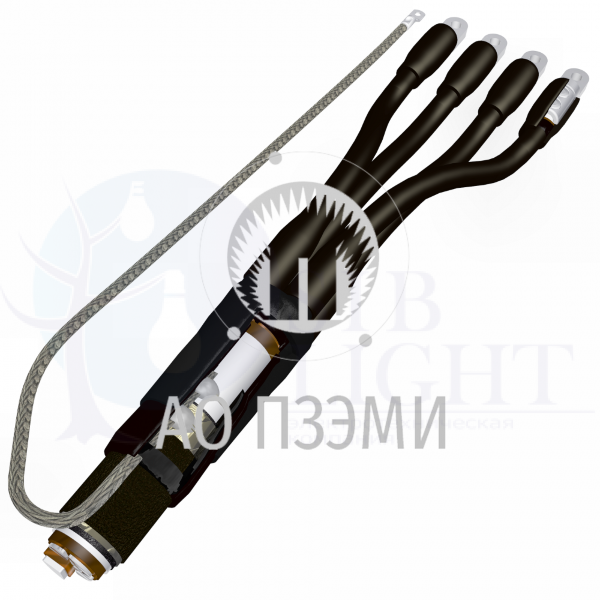

Муфта 4КВНтп-в- 25/50

4 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
в - в комплекте с наконечниками с контактными винтами со срывающимися головками.
25/50 - диапазон сечений токопроводящих жил кабеля, кв. мм.

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий, предназначена для оконцевания четырехжильного кабеля с бумажной, пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с броней и оболочкой кабеля пайкой. Узел соединения заземления герметизируются эластомерным герметиком и изолируется термоусаживаемой трубкой. На жилы последовательно усаживаются маслостойкие и изолирующие трубки.
На узел разделки усаживается перчатка. Наконечники герметизируются эластомерным герметиком и изолируются термоусаживаемыми трубками.

Типы кабеля с которым применяются:

АСБ-1, АСБ2л-2, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1, СБ-1, СБ2л-2, СБл-1, СБ2лГ-1, СБГ-1, СГ-1, ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1, АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1 или их аналоги.

Особенности комплектации:
Муфта комплектуется наконечниками на диапазон сечений (35/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию заказчика муфта может поставляться:
· без наконечников, пример для заказа - 4КВНтп-70/120-бн;
· c не паяным узлом соединения заземления с броней и оболочкой, пример для заказа - 4КВНтп-в-70/120-02;
· с наконечниками под опрессовку по ГОСТ 9581-80 на следующие сечения токопроводящих жил 25, 35, 50, 70, 95, 120, 150, 185, 240. Пример для заказа - 4КВНтп-о-70-Пр-Al.
