Муфта 3КВНтп-в-150/240
Расшифровка марки муфты:
3 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
в - в комплекте с наконечниками с контактными винтами со срывающимися головками.
150/240 - диапазон сечений токопроводящих жил кабеля, кв. мм
Соответствует требованиям нормативных документов ГОСТ 13781.0-86. Серийный выпуск по ТУ 3599-002-04001953-97.
Назначение концевых муфт 3КВНтп-в-150/240 — установка кабелей внутри и снаружи помещений.

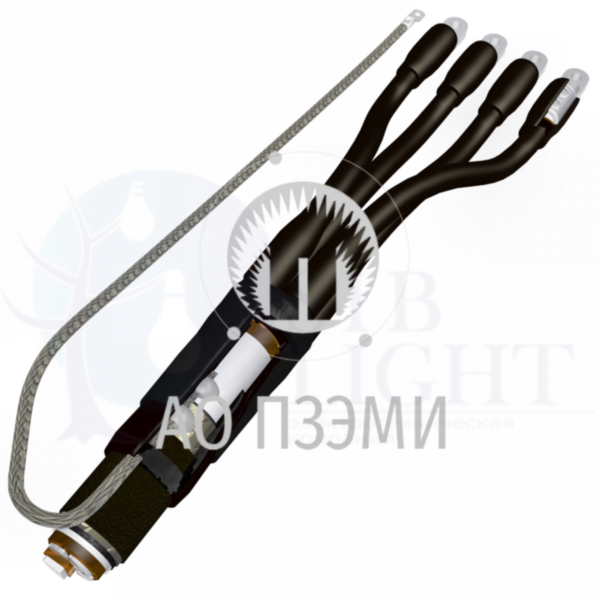

Концевая муфта 3КВНтп-в-150/240 внутренней и наружной установки на основе термоусаживаемых изделий, предназначена для оконцевания трехжильного кабеля с бумажной пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц, диапазон сечений 150-240 кв. мм.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.
Особенности концевых муфт 3КВНтп-в-150/240
Комплектующим свойственно несколько технических достоинств:
• совместимость с алюминиевыми и медными жилами;
• в конструкции применена перчатка — для герметичной разделки силовых кабелей и их защиты от внешних сред;
• контактные винты со срывающимися при затягивании головками для надежной фиксации соединяемых участков;
По требованию заказчика муфта может поставляться:
• · без наконечников, пример для заказа -3КВНтп-150/240-бн;
• · c непаяным узлом соединения заземления с броней и оболочкой, пример для заказа - 4КВНтп-в-150/240-02;
• · с наконечниками под опрессовку по ГОСТ 9581-80 на следующие сечения токопроводящих жил 150, 185, 240. Пример для заказа - 4КВНтп-о-150-Пр-Al
Чтобы купить муфты 3КВНтп-в-150/240 по ценам производителя, оформите заказ на сайте или свяжитесь с представителями завода по телефону.
- Производитель светодиодов
-
АО ПЗЭМИ
- Размер
-
1000*130*140 мм
- Вес
-
2.1 кг
