3 - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
в - в комплекте с наконечниками с контактными винтами со срывающимися головками;
70/120 - диапазон сечений токопроводящих жил кабеля, кв. мм.
Назначение, краткая характеристика:

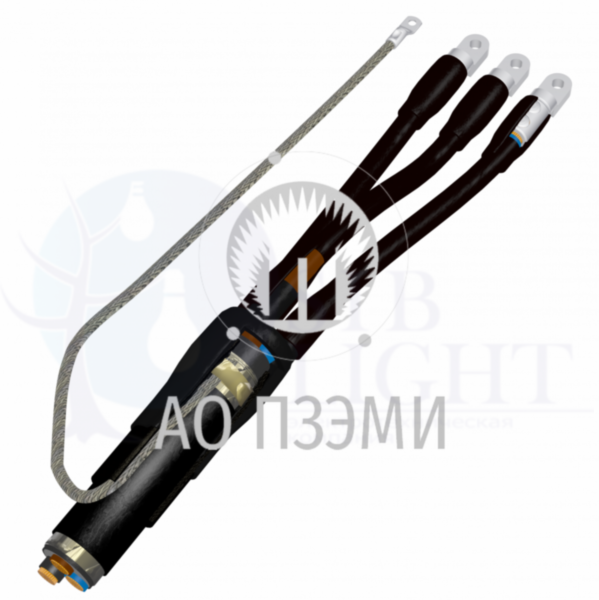

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.
Технологические особенности:
Корешок разделки изолируется термоусаживаемой трубкой и перчаткой. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.
Типы кабеля с которым применяются:
ВВГ-1, АВВГ-1,АПвВГ-1, ПвВГ-1,или их аналоги
Особенности комплектации:
Муфта комплектуется наконечниками на диапазон сечений (10/25, 35/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и
обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию Заказчика муфта может поставляться:
· без наконечников, пример для заказа - 5ПКВНтп-70/120-бн;
· с наконечниками под опрессовку по ГОСТ 7386-80, пример для заказа - 5ПКВНтп-о-70-Пр-Cu следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм, или ГОСТ 9581-80,
пример для заказа - 5ПКВНтп-о-70-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм.
- Производитель светодиодов
-
АО ПЗЭМИ
- Размер
-
1000*130*140 мм
- Вес
-
0.9 кг
