4 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
МКС - универсальная ремонтная, разработана совместно с МКС;
70-120 - диапазон сечений токопроводящих жил кабеля, кв. мм.
бн - без наконечников
Назначение, краткая характеристика:

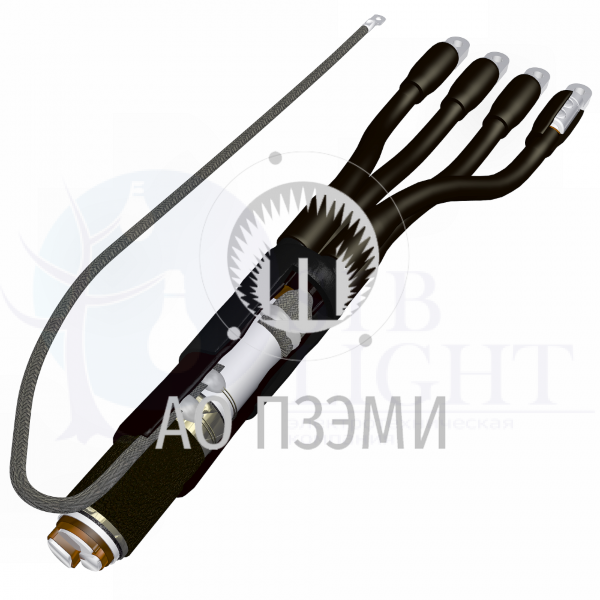

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания четырехжильного кабеля и трехжильного кабеля с использованием алюминиевой оболочки кабеля в качестве четвертой нулевой жилы.
Муфта применяется с кабелем с бумажной, пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц, как универсальная, ремонтная.Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.
Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с броней и оболочкой кабеля пайкой.
Узел соединения заземления герметизируются эластомерным герметиком и изолируется термоусаживаемой трубкой. На жилы последовательно усаживаются маслостойкие и изолирующие трубки. На узел разделки усаживается перчатка.
Для трехжильного кабеля в комплект муфты входит медная луженая жила которая соединяется с оболочкой кабеля пайкой, изолируется и выводится через перчатку, как четвертая, нулевая жила.
Наконечники герметизируются эластомерным герметиком и изолируются термоусаживаемыми трубками.
Особенности комплектации:
Муфта комплектуется наконечниками на диапазон сечений (35/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться:
· с наконечниками, пример для заказа - 4КВНтп-МКС-В-70/120.
Типы кабеля с которым применяются
АСБ-1, АСБ2л-2, АСБл-1, АСБ2лГ-1, АСБГ-1,АСГ-1,СБ-1, СБ2л-2, СБл-1, СБ2лГ-1, СБГ-1, СГ-1,
ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1,ААБв-1, ААГ-1,АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1 или их аналоги.
- Производитель светодиодов
-
АО ПЗЭМИ
- Размер
-
1000*130*140 мм
- Вес
-
2.4 кг
