3 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
о - в комплекте с наконечниками под опрессовку.
185 - диапазон сечений токопроводящих жил кабеля, кв. мм;
02 - непаяный узел заземления
Назначение, краткая характеристика:

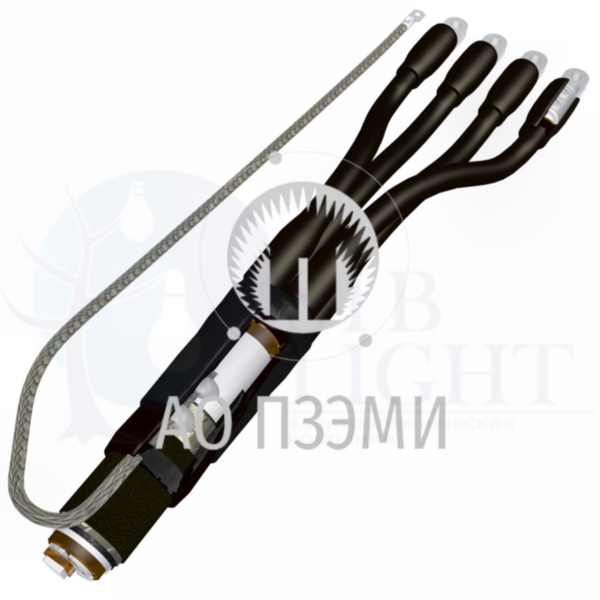

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий, предназначена для оконцевания трех- или четырехжильного кабеля с бумажной, пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.
Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с броней и оболочкой кабеля пайкой. Узел соединения заземления герметизируются эластомерным герметиком и изолируется термоусаживаемой трубкой. На жилы последовательно усаживаются маслостойкие и изолирующие трубки. На узел разделки усаживается перчатка.
Наконечники герметизируются эластомерным герметиком и изолируются термоусаживаемыми трубками.
Типы кабеля с которым применяются:
АСБ-1, АСБ2л-2, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1, СБ-1, СБ2л-2, СБл-1, СБ2лГ-1, СБГ-1, СГ-1,
ААШв-1, ААШб-1, ААБл-1, ААБ2л-1, ААШп-1, ААБв-1, ААГ-1,
АШв-1, АШп-1, АБл-1, АБ2л-1, АБв-1 или их аналоги
Особенности комплектации:
Муфта комплектуется наконечниками сечений (25, 35, 50, 70,95,120,150,185, 240 кв. мм) из алюминиевого сплава с наконечниками под опрессовку, которые могут применяться с кабелем, с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться:
· без наконечников, пример для заказа -3КВНтп-70/120-бн;
· c не паяным узлом соединения заземления с броней и оболочкой, пример для заказа - 4КВНтп-в-70/120-02;
· с наконечниками под опрессовку по ГОСТ 9581-80 на следующие сечения токопроводящих жил 25, 35, 50, 70, 95, 120, 150, 185, 240. Пример для заказа - 4КВНтп-о-70-Пр-Al.
- Производитель светодиодов
-
АО ПЗЭМИ
- Размер
-
1000*130*140 мм
- Вес
-
2.4 кг
