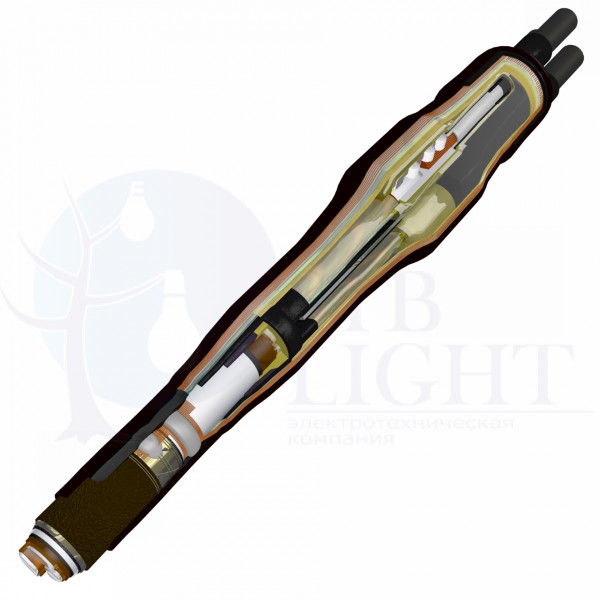

Муфта СПтп-10-150/240

Соединительная переходная муфта СПтп-10-150/240 на основе термоусаживаемых изделий предназначена для соединения трехжильного кабеля с бумажной, пропитанной изоляцией (БПИ) и трех одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) на переменное напряжение 10 (6) кВ, частотой 50 Гц. Она применяется для соединения жил сечением от 70 до 120 мм2.

Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в почве.

В комплектацию переходной кабельной муфты входят: набор болтовых соединителей, маслостойкие изолирующие пластиковые трубки, герметик, термоусаживаемая перчатка, межфазная распорка, протирочные салфетки и др.

Технологические особенности муфты СПтп-10-150/240:

На жилы кабеля с БПИ усаживаются маслостойкие трубки. Корешок разделки герметизируются эластомерным герметиком и перчаткой. На жилы кабеля с изоляцией из СПЭ усаживаются трубки стресс-контроля. Жилы кабелей соединяются гильзами. На гильзы наносится эластомерный герметик и усаживаются изолирующие трубки. Заполнение межфазного пространства состоит из распорки и секторных заполнителей, на которые усаживается труба восстановления оболочки. На трубу восстановления оболочки наматывается экран из алюминиевой фольги. Проволочный экран кабеля с изоляцией из СПЭ соединяется с броней и оболочкой кабеля с БПИ пайкой. Со стороны кабеля с изоляцией из СПЭ усаживается перчатка, а сверху всей конструкции термоусаживаемый кожух.

Сфера применения муфты СПтп и расшифровка аббревиатуры

Муфта Стп-10-150/240 используется для соединения кабелей в полиэтиленовой изоляции, укладываемых в короба, тоннели, каналы и даже в грунт.

Расшифровка муфты СПтп:

• С — тип муфты - соединительная;
• П — назначение муфты - переходная;
• т — в конструкции применены термоусаживаемые изделия;
• п — в конструкции применена перчатка;
• 10 — на напряжение 10 (6) кВ;
• 150/240 — диапазон сечений токопроводящих жил кабеля, мм2.

Эта термоусаживаемая арматура применяется для соединения как медных, так и алюминиевых проводников.

Для заказа партии соединительных муфт серии СПтп воспользуйтесь кнопкой «В корзину» напротив выбранного товара.
