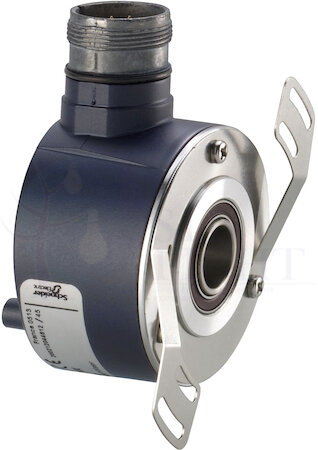

ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР 58ММ Schneider Electric XCC1514TS11Y

Категория:

Описание

Степень защиты, IP: IP65 в соответствии с IEC 60529
Вес: 0.435 кг
Маркировка взрывозащиты: Нет (без)
Диаметр, мм: 58
Модель или исполнение: Инкрементальный (шаговый) датчик положения
Надпись или маркировка: CE
Ударопрочность: 30 gn для 11 мс в соответствии с IEC 60068-2-27
Потребляемый ток: 0...75 мА (холостой ход)
Тип электрич соединения: Радиальный разъём
Принцип измерения: Оптический
Бренд: Schneider Electric
температура окружающего воздуха при хранении: -30...85 C
Директива RoHS: Соответствует - с 0701 - Декларация о соответствии Schneider Electric
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
максимальная нагрузка: 5 daN радиальный2 daN осевой
электрическое соединение: 1 вилка M23 радиальный 12 контактов
виброустойчивость: 10 gn (f = 55...2000 Гц) в соответствии с IEC 60068-2-6
разрешение: 1024 точек
Программируемый: Нет
Макс. количество импульсов за 1 оборот: UN
Выходной сигнал датчика поворота: F+B+0
Количество шагов на оборот: 1024
Количество оборотов: 1
Тип датчика угла поворота вала: Полый вал
Габаритные размеры датчика поворота: 58
Диаметр оси: 14 мм
Способ передачи данных: Прочее
Количество импульсов за цикл: UN
тип датчика положения: Инкрементный датчик положения
наименование датчика положения: XCC
диаметр вала: 14 мм
тип вала: Сквозной вал
выходной каскад: Тип Y
тип выходного каскада: Двухтактный выходной каскад
допуск вала: H7
остаточная пульсация: 0...500 МВ
максимальное число оборотов: 6000 об/мин
момент инерции вала: 22 г/см2
значение момента: 0.006 Н-м
выходная частота: 300 кГц
выходной уровень: Низкий уровень: 0,5 В максимум (20 мА)Высокий уровень: В питание - 2,5 В минимум (20 мА)
выдерживаемая импульсная помеха: 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
материал основания: Алюминий
материал вала: Нержавеющая сталь
тип шарикоподшипников: 6803ZZ
стойкость к электромагнитным полям: 10 В/м уровень 3 в соответствии с IEC 61000-4-3
