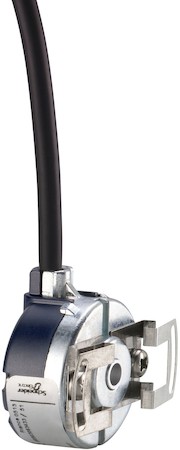

Энкодер инкрементальный Schneider Electric XCC1406TR10K

Категория:

Описание

Степень защиты, IP: IP52 в соответствии с IEC 60529
Вес: 0.405 кг
Маркировка взрывозащиты: Нет (без)
Диаметр, мм: 40
Длина провода: 2 м
Модель или исполнение: Инкрементальный (шаговый) датчик положения
Надпись или маркировка: CE
Ударопрочность: 30 gn для 11 мс в соответствии с IEC 60068-2-27
Диаметр кабеля: 6 мм
Потребляемый ток: 0...75 мА (холостой ход)
Тип электрич соединения: Радиальный кабель
Принцип измерения: Оптический
Бренд: Schneider Electric
температура окружающего воздуха при хранении: -30...85 C
Директива RoHS: Соответствует - с 0701 - Декларация о соответствии Schneider Electric
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
максимальная нагрузка: 2 daN радиальный1 daN осевой
электрическое соединение: Кабель radial shielded
виброустойчивость: 10 gn (f = 10...500 test) в соответствии с IEC 60068-2-6
состав кабеля: 8 x 0,14 мм2
разрешение: 1000 точек
Программируемый: Нет
Макс. количество импульсов за 1 оборот: UN
Выходной сигнал датчика поворота: F+B+0
Количество шагов на оборот: 1000
Количество оборотов: 1
Тип датчика угла поворота вала: Полый вал
Габаритные размеры датчика поворота: 36
Диаметр оси: 6 мм
Способ передачи данных: Прочее
Количество импульсов за цикл: UN
тип датчика положения: Инкрементный датчик положения
наименование датчика положения: XCC
диаметр вала: 6 мм
тип вала: Сквозной вал
выходной каскад: Тип К
тип выходного каскада: Двухтактный выходной каскад
допуск вала: H7
остаточная пульсация: 0...500 МВ
максимальное число оборотов: 9000 об/мин
момент инерции вала: 5 г/см2
значение момента: 0.0025 Н-м
выходная частота: 100 кГц
выходной уровень: Высокий уровень: В питание - 3 В минимум (20 мА)Низкий уровень: 1,5 В максимум (20 мА)
выдерживаемая импульсная помеха: 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
материал основания: АлюминийСплав zamak
материал вала: Нержавеющая стальАлюминий
тип шарикоподшипников: 688AZZ1
стойкость к электромагнитным полям: 10 В/м уровень 3 в соответствии с IEC 61000-4-3
