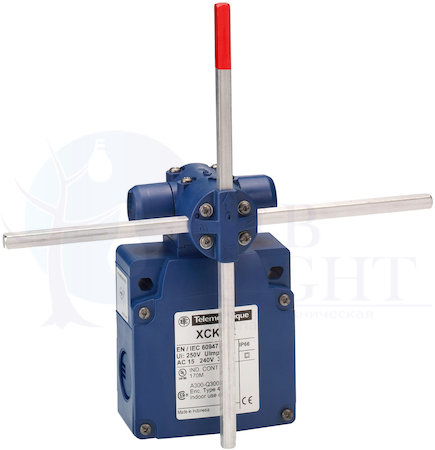

КРЕСТООБРАЗНЫЙ КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ Schneider Electric XCKVR54D1H29

Категория:

Описание

Степень защиты, IP: IP65 в соответствии с EN/IEC 60529
Материал корпуса: (PBT+PC)-GF30 FR
Вес: 0.32 кг
Материал: пластик
Маркировка взрывозащиты: Нет (без)
Количество полюсов: 4
Тип элемента управления: Поворотный рычаг
Совместимость: XCKVR
Кол-во нормально замкнутых - НЗ контактов: 2
Тип интерфейса: Нет (без)
Ввод кабеля: 1 резьбовой вход и 2 выбивных отверстия для кабельного сальника M20 x 1,5, наружный диаметр кабеля: 7...13 мм
Тип контакта: 2 x (2 Н.З.)
Ударопрочность: 50 gn в соответствии с EN/IEC 60068-2-27
Стандарт: EN/IEC 60947-5-1CSA C22.2 № 14UL 508
Форма корпуса: Прямоуг. параллелепипед
Ширина датчика: 200 мм
Высота датчика: 200 мм
Длина датчика: 57 мм
Покрытие корпуса: Прочее
Тип электрич соединения: Прочее
Тип рукоятки: Крестовой рычаг сфиксацией металл (штырь квадратного сечения 6 мм, L = 200 мм)
Защита от короткого замыкания: Да
Бренд: Schneider Electric
[Uimp] номинальное импульсное напряжение: 6 test1 в соответствии с IEC 606646 test1 в соответствии с EN/IEC 60947-1
сертификация: CSACCCCEUL
температура окружающего воздуха при хранении: -40...70 C
Директива RoHS: Соответствует - с 1227 - Декларация о соответствии Schneider Electric
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
класс IK: IK04 в соответствии с EN 50102
монтаж: Корпусом
электрическое соединение: Винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм2
виброустойчивость: 25 gn (f = 10...500 Гц) в соответствии с EN/IEC 60068-2-6
Подходит для функций безопасности: Нет
Протокол интерфейса для связи по обеспечению безопасности: Нет (без)
Диаметр датчика: 0 мм
Функция переключения: Переключение с задержкой
тип головки: Поворотная головка
движение рабочей головки: Поворотный
тип подвода: Подвод сбоку 2 направления
активация выключателя: Любой подвижной частью
прямое размыкание: С
материал головки: (PBT+PC)-GF30 FR
тип корпуса: Фиксированный
С индикацией состояния: Нет
работа контактов: Медленн. размык., неперекрывающ.
контактное сопротивление зажимов: <= 25 МОм в соответствии с МЭК 60255-7 категория 3
Номин. раб. ток Ie при AC-15, 230 В: 3 А
Электронный выход: Нет
Принудительное размыкание: Да
Номин. раб. ток Ie при DC-13, 125 В: 0.55 А
Номин. раб. ток Ie при DC-13, 230 В: 0 А
Выравнивание управляющего элемента: Крестовидный (перпендикуляр.) роликовый толкатель
Корпус соотв. нормам: Прочее
Номин. раб. ток Ie при AC-15, 125 В: 0 А
Номин. раб. ток Ie при DC-13, 24 В: 0 А
форма изоляции контактов: Zb
макс. скорость активации: 1.5 м/с точка срабатывания на стержне в диапазоне от 65 до 95 мм
описание зажимов ISO n 1: (11-12)NC(21-22)NC
кол-во шагов: 5 электрические положения
минимальный момент, необходимый для прямого размыкания: 0.75 Н-м
мин. момент срабатывания: 0.5 Н-м
мин. скорость активации: 6 м/мин
контакт блокировки направлений (цепь управления): 1 на каждое направление
макс. угол сдвига: -180 180
