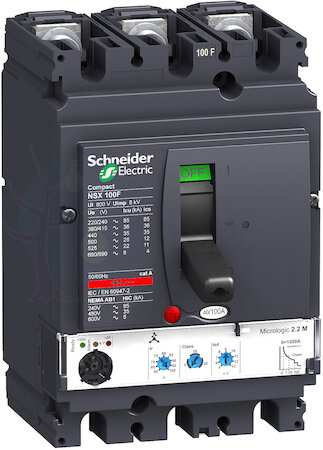

3П3Т АВТОМ. ВЫКЛ.MR. 2.2 M 50A NSX100F Schneider Electric LV429827

Категория:

Описание

Степень защиты, IP: IP40 в соответствии с IEC 60529
Частота сети, Гц: 50/60 Гц
Ширина, мм: 105
Высота, мм: 161
Управление: Тумблерный переключатель
Тип расцепителя: Micrologic 2.2 M
Мех износостойкость: 50000 циклы
Номин раб напряжение: 690 В
Тип элемента управления: Прочее
Тип подключения силовой электрич цепи: Винтовое соединение
Категория применения: Категория А
Глубина, мм: 86 мм
Конструкция прибора: Встраив. устройство фиксированной установки (стационарный)
Номин продолжительный ток Iu: 100 А
Диапазон уставки тока расцепления: 26 А
Тип индикации: Светодиод "готов к работе"Светодиод "95 % Ith"
Степень загрязнения: 3 в соответствии с IEC 60664-1
Стандарт: EN 60947-2UL 508NEMA AB1IEC 60947-2
Тип опоры: Задняя монтажная панель
Бренд: Schneider Electric
Тип изделия: Автоматический выключатель
описание полюсов: 3P
тип сети: Переменный ток
соответствие требованиям к изоляции: Да в соответствии с IEC 60947-2Да в соответствии с EN 60947-2
технология отключающего блока: Электронный
[Uimp] номинальное импульсное напряжение: 8 кВ
сертификация: ULCSA
температура окружающего воздуха при хранении: -55...85 C
Директива RoHS: #N/A
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
Экологический профиль продукта: Доступен
Инструкция по утилизация: Доступен
шаг соединения: 35 мм
класс IK: IK07 в соответствии с IEC 62262
код номинала автоматического выключателя: F
Рабочее напряжение: 690 V переменный ток 50/60 Гц
диапазон: Compact
Коммутируем. мощность: NA кВт
Номин. коммутируем. мощность при AC-3, 400 В: NA кВт
Чувствительность к обрыву фазы: Да
С встроенным расцепителем пониженного напряжения: Нет
С интегрированным вспомогат. переключателем: Нет
Тепловая защита: Да
описание защищенных полюсов: 3t
номинал расцепителя: 50 А ( 65 C )
присоединение с верхней стороны: Передний
соединение с нижней стороны: Передний
диапазон уставок защиты от короткого замыкания Isd: 9 регулируем. настроек
[Isd] диапазон уставок защиты от короткого замыкания: 5...13 x Ir
диапазон уставок мгновенной защиты типа Ii: Фиксированный
диапазон уставок мгновенной защиты: 750 A
защитные функции расцепителя: LSoI
класс срабатывания для двигателя: 20105
дополнительная защита двигателя: Небаланс фаз
уставка защиты с длительной задержкой срабатывания Ir: 9 регулируем. настроек
диапазон длительных задержек срабатывания: 25...50 A
задание длительной задержки срабатывания: Фиксированный
тепловая память: 20 минут до и после срабатывания
задание короткой задержки срабатывания: Фиксированный
