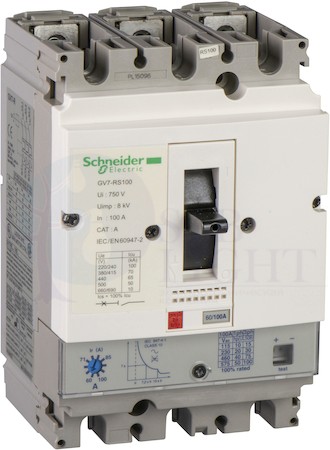

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 60-100А 36КА Schneider Electric GV7RE100

Категория:

Описание

Степень защиты, IP: IP405 с крышками выводов в соответствии с IEC 60529
Частота сети, Гц: 50/60 Гц в соответствии с IEC 60947-4-1
Ширина, мм: 105
Высота, мм: 125
Управление: Рычаг управления
Мех износостойкость: 50000 циклы
Момент затяжки: 15 Н-м - зажимы для оголенных проводников- кабель 1.5...95 мм210 Н-м - винт - винт M6
Номин раб напряжение: 690 В
Тип элемента управления: Рычажковый (перекидной рычаг)
Тип подключения силовой электрич цепи: Винтовое соединение
Категория применения: AC-3 в соответствии с IEC 60947-4-1
Глубина, мм: 111 мм
Конструкция прибора: Комплектное устройство в корпусе
Номин продолжительный ток Iu: 100 А
Диапазон уставки тока расцепления: 100 А
Степень загрязнения: 3
Применение: Непрерывная в соответствии с IEC 60947-4-1
Клеммы: ВинтКабель с наконечником - наружный диаметр: 10 ммШиныЗажимы для оголенных проводников 1.5...95 мм2
Стандарт: NF C 79-130NF C 63-120EN/IEC 60947-2NF C 63-650VDE 0113VDE 0660EN/IEC 60947-1EN/IEC 60947-4-1
Тип опоры: РейкаПанельный монтажУтопленнаяКомплект для крепления распределительного устройства
Бренд: Schneider Electric
Тип изделия: Автоматический выключатель
описание полюсов: 3P
тип сети: Переменный ток
соответствие требованиям к изоляции: Да в соответствии с IEC 60947-1
технология отключающего блока: Тепловой-магнитный
[Uimp] номинальное импульсное напряжение: 8 test1 в соответствии с IEC 60947-2
электрическая прочность: 30000 циклы для AC-3 при 440 V In50000 циклы для AC-3 при 440 V In/2
сертификация: ULCCCDNV
температура окружающего воздуха при хранении: -55...95 C
шаг соединения: 45 мм с расширителями35 мм без расширителей
монтажное положение: Вертикальный
огнестойкость: 960 C в соответствии с IEC 60695-2-1
мощность, рассеиваемая одним полюсом: 5 Вт
рабочая высота над уровнем моря: 2000 м
[Ith] условный тепловой ток на открытом воздухе: 12...100 A в соответствии с IEC 60947-4-1
Рабочее напряжение: 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
рабочая частота: 25 цикл/ч
диапазон: TeSys
Коммутируем. мощность: 25 кВт
Номин. коммутируем. мощность при AC-3, 400 В: 45 кВт
защитное исполнение: TC
мощность двигателя, кВт: 75 кВт при 660...690 V переменный ток 50/60 Гц45 кВт при 400...415 V переменный ток 50/60 Гц
Чувствительность к обрыву фазы: Да
С встроенным расцепителем пониженного напряжения: Нет
С интегрированным вспомогат. переключателем: Нет
Тепловая защита: Да
номинал расцепителя: 60...100 A (-25...70 C)
чувствительность к обрыву фазы: Да в соответствии с IEC 60947-4-1 § 7-2-1-5-2
