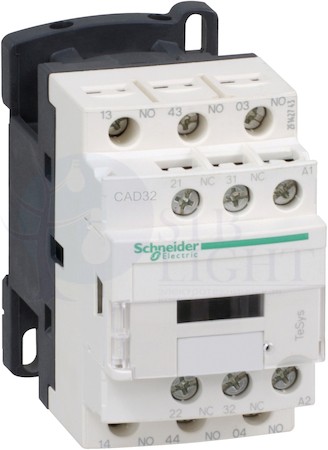

ПРОМЕЖУТОЧНОЕ РЕЛЕ 3НО+2НЗ, ЦЕПЬ УПРАВЛЕНИЯ 24В ПОСТОЯННОГО ТОКА Schneider Electric CAD32BD

Категория:

Описание

Степень защиты, IP: IP2x лицевая панель в соответствии с VDE 0106
Ширина, мм: 45
Высота, мм: 77
Мех износостойкость: 30 млн. циклов
Номин напряжение питания цепи управ Us AC 50 Гц: NA В
Глубина, мм: 93 мм
Тип напряжения управления: DC (постоян.)
Сопротивление изоляции: > 10 мОм
Напряжение цепи управления: 24 V пост. ток
Кол-во нормально замкнутых - НЗ контактов: 2
Стандарт: EN 60947-5IEC 60947-5-1NF C 63-140BS 4794VDE 0660
Номин рабочий ток Ie 400 В: 10 А
Тип опоры: РейкаПлата
Бренд: Schneider Electric
Тип изделия: Реле управления
[Uimp] номинальное импульсное напряжение: 6 test1 в соответствии с IEC 60947
сертификация: CSAUL
температура окружающего воздуха при хранении: -60...80 C
Директива RoHS: Соответствует - с 0627 - Декларация о соответствии Schneider Electric
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
Экологический профиль продукта: Доступен
Инструкция по утилизация: Не требует специальных действий для утилизации
[Icw] Допустимый сквозной ток короткого замыкания: 120 А 500 мс100 А 1 с140 А 100 мс
рабочая высота над уровнем моря: 3000 м без ухудшение характеристик по температуре
Со светодиодной (LED) индикацией: Нет
[Ith] условный тепловой ток на открытом воздухе: 10 А при <= 60 C
рабочая частота: 180 цикл/м
Интерфейс: Нет
постоянная времени: 28 мс
диапазон: TeSys
Количество нормально разомкнутых (НО, NO, з) контактов: 3
Номин. напряжение питания цепи управления Us AC 60 Гц: NA В
потребляемая мощность при удержании, ВА: 5.4 test4 при 20 C
Возможность ручного управления: Нет
конфигурация контактов полюса: 3 Н.О. + 2 Н.З.
подаваемая пусковая мощность: 5.4 test4 при 20 C
тип цепи управления: Пост. ток стандартный
минимальный коммутируемый ток: 5 мА
минимальное коммутируемое напряжение: 17 test3
защитное исполнение: TH в соответствии с IEC 60068
время без перекрытия: 1.5 мс при снятии напряжения (между НЗ и НО контактом)1.5 мс при подаче напряжения (между НЗ и НО контактом)
применение контактора: Цепь управления
соответствующий номинал предохранителя: 10 А gG в соответствии с IEC 60947-5-1
Тип подключения вспомогат. цепей: Винтовое соединение
пределы напряжения цепи управления: 0,1...0,25 Uc отпускание0,7...1,25 Uc находится в состоянии работы
