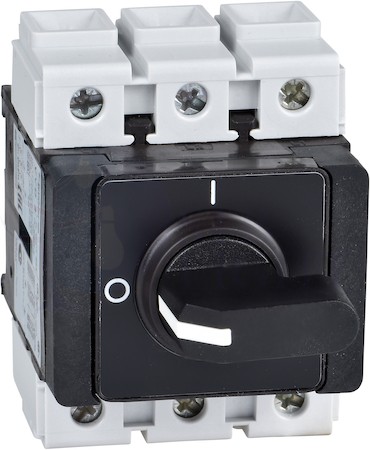

ТРЕХП ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ УСТАНОВКА В ЭЛЕКТРОШКАФ 63 А Schneider Electric VVD3

Категория:

Описание

Степень защиты, IP: IP20 в соответствии с IEC 60529IP65
Ширина, мм: 60
Высота, мм: 83
Количество полюсов: 3
Мех износостойкость: 30000 циклы
Условный номин ток короткого замыкания Iq: 10 кА
Номин условный ток короткого замыкания Icn: 10 кА 400 V - соответствующий предохранитель 63 А aM10 кА 400 V - соответствующий предохранитель 63 А gG
Момент затяжки: Силовая цепь : 4 Н-м - вкл. винтовой зажим
Отключающая способность: 500 А 400 V AC-21A500 А 400 V AC-23A500 А 400 V AC-22A
Макс допустимое раб напряжение Ue AC: 690 В
Тип элемента управления: Поворотная рукоятка
Тип подключения силовой электрич цепи: Винтовое соединение
Глубина, мм: 110.0 mm
Конструкция прибора: Встраив. устройство фиксированной установки (стационарный)
Совместимость: Главный выключатель-разъединитель
Номин включающая способность: 630 A 400 V (AC-21A)630 A 400 V (AC-23A)630 A 400 V (AC-22A)
Номинальный рабочий ток: 41.5 А (AC-23) при 400 V
Номин продолжительный ток Iu: 63 А
Надпись или маркировка: 0 - 1
Стандарт: IEC 60947-3
Тип опоры: Выключатель установка на симметричная рейкаВыключатель установка на плата
Бренд: Schneider Electric
Тип изделия: Выключатель-разъединитель
описание полюсов: 3P
тип сети: Переменный токПостоянный ток
соответствие требованиям к изоляции: Да
[Uimp] номинальное импульсное напряжение: 8 кВ
электрическая прочность: 30000 циклы AC-2130000 циклы DC-1...5
сертификация: CSAULGL
[Icw] Допустимый сквозной ток короткого замыкания: 756 А 400 V во время 1 с
Запираемый (-ая): Нет
огнестойкость: 960 C в соответствии с IEC 60695-2-1
Монтаж в напольную коробку/под полом: Нет
монтаж: Защелками для выключательВинтами для выключатель
[Ithe] условный тепловой ток в закрытом корпусе: 50 А
[Ith] условный тепловой ток на открытом воздухе: 63 А
диапазон: TeSys
Подходит для установки в распределит. щит: Да
Подходит для промежуточного монтажа: Нет
Номин. коммутируем. мощность при AC-3, 400 В: 18.5 кВт
защитное исполнение: TC
состав устройства: ВыключательРучка
механическая прочность: Удары 11 мс 30 g (ном.) IEC 60068-2-27Вибрации 10…150 Гц 1 gn IEC 60068-2-6
Моторный привод встроенный: Нет
Моторный привод опционально: Нет
тип контактов: 3 Н.О.
уровень производительности: Высокая эффективность
цвет рукоятки: Черный
Подходит для фронтал. монтажа в центре: Нет
Подходит для фронтал. монтажа через 4 отверстия: Да
Пригоден в качестве предохранительного выключателя: Нет
Пригоден в качестве главного выключателя: Да
Пригоден в качестве устройства аварийной остановки: Нет
Степень защиты (IP), передняя сторона: IP65
Пригоден в качестве сервисного выключателя: Да
Номинальная мощность в рабочем режиме при AC-23, 400 В: 15 кВт
Номин. кратковременно выдерживаемый ток Icw: 0.756 кА
[Icm] номинальная наибольшая включающая способность (на к.з.): 2.1 кА 400 V при Ipeak
Расцепитель напряжения опционально: Нет
Цвет управляющего элемента: Черный
повторно-кратковременный режим, класс: 30
способ установки поворотной рукоятки: Прямой
цвет передней панели ручки: Черный
блокировка поворотной рукоятки навесными замками: Без
размер базового блока: 45 x 45 mm
