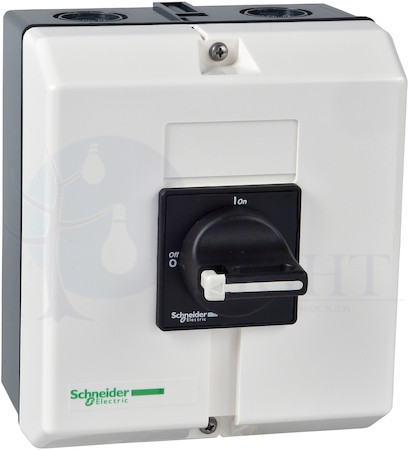

ТРЕХПОЛЮСНЫЙ ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ ЗАК Schneider Electric VBF3GE

Категория:

Описание

Степень защиты, IP: IP65 в соответствии с IEC 60529
Ширина, мм: 150
Высота, мм: 170
Количество полюсов: 3
Мех износостойкость: 30000 циклы
Условный номин ток короткого замыкания Iq: 10 кА
Номин условный ток короткого замыкания Icn: 10 кА при 400 V - соответствующий предохранитель 63 А aM10 кА при 400 V - соответствующий предохранитель 63 А gG
Момент затяжки: Цепь управления : 4 Н-м - разъем
Отключающая способность: 500 А при 400 V (AC-21A)500 А при 400 V (AC-23A)500 А при 400 V (AC-22A)
Макс допустимое раб напряжение Ue AC: 690 В
Тип элемента управления: Поворотная рукоятка
Тип подключения силовой электрич цепи: Винтовое соединение
Глубина, мм: 152 мм
Конструкция прибора: Комплектное устройство в корпусе
Совместимость: Закрытый выключатель-разъединитель
Номин включающая способность: 630 A при 400 V AC-22A630 A при 400 V AC-23A630 A при 400 V AC-21A
Номинальный рабочий ток: 41.5 A AC-23A 400 V
Номин продолжительный ток Iu: 50 А
Надпись или маркировка: 0 - 1
Стандарт: IEC 60947-4-1IEC 60204
Бренд: Schneider Electric
Тип изделия: Выключатель-разъединитель закрытого исполнения
описание полюсов: 3P
соответствие требованиям к изоляции: Да
[Uimp] номинальное импульсное напряжение: 8 кВ
электрическая прочность: 30000 циклы AC-2130000 циклы DC-1...5
Директива RoHS: Соответствует
Регламент REACh: Продукт не содержит превышающее норму количество особо опасных веществ
Экологический профиль продукта: Доступен
Инструкция по утилизация: Не требует специальных действий для утилизации
[Icw] Допустимый сквозной ток короткого замыкания: 756 А при 400 V в течение 1 с
Запираемый (-ая): Да
огнестойкость: 960 C в соответствии с IEC 60595-2-1
Монтаж в напольную коробку/под полом: Да
[Ithe] условный тепловой ток в закрытом корпусе: 50 А
диапазон: TeSys
характеристики окружающей среды: Стандартные условия эксплуатации
Подходит для установки в распределит. щит: Нет
Подходит для промежуточного монтажа: Нет
Номин. коммутируем. мощность при AC-3, 400 В: 18.5 кВт
защитное исполнение: TC
механическая прочность: Удары 11 мс 30 g (ном.) IEC 60068-2-27Вибрации 10…150 Гц 1 gn IEC 60068-2-6
Моторный привод встроенный: Нет
Моторный привод опционально: Нет
уровень производительности: Высокая эффективность
цвет рукоятки: Черный
Подходит для фронтал. монтажа в центре: Нет
Подходит для фронтал. монтажа через 4 отверстия: Нет
Пригоден в качестве предохранительного выключателя: Нет
Пригоден в качестве главного выключателя: Да
Пригоден в качестве устройства аварийной остановки: Нет
Степень защиты (IP), передняя сторона: IP65
Пригоден в качестве сервисного выключателя: Да
номинальная рабочая мощность, Вт: 22 кВт при 400 V AC-23
Номинальная мощность в рабочем режиме при AC-23, 400 В: 22 кВт
Номин. кратковременно выдерживаемый ток Icw: 0.756 кА
[Icm] номинальная наибольшая включающая способность (на к.з.): 2.1 кА при 400 V при Ipeak
Расцепитель напряжения опционально: Нет
Цвет управляющего элемента: Черный
повторно-кратковременный режим, класс: 30
цвет передней панели ручки: Черный
блокировка поворотной рукоятки навесными замками: 1 - 3 навесных замка с 4...8 мм
размер базового блока: 60 x 60 mm
