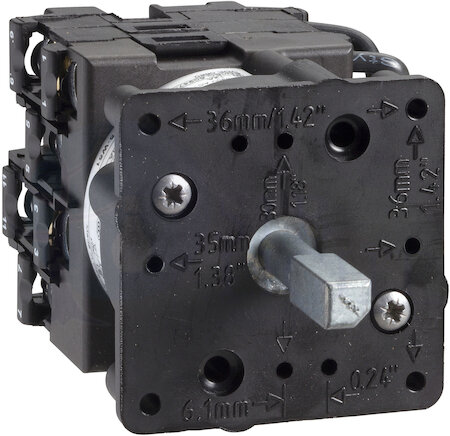

КОНТАКТНЫЙ БЛОК Schneider Electric K1F012LL

Категория:

Описание

Рабочая температура: -25...55 C
Вес: 0.156 кг
Количество полюсов: 2
Мех износостойкость: 1000000 циклы
Тип элемента управления: Рукоятка поворот. удлинённая (широкий хват)
Тип подключения силовой электрич цепи: Винтовое соединение
Номин напряжение изоляции Ui: 690 В степень загрязнения 3 в соответствии с IEC 60947-1
Модель или исполнение: Многоступенчатый переключатель
Номин продолжительный ток Iu: 12 А
Ударопрочность: 30 gn в соответствии с IEC 68-2-27
Стандарт: EN/IEC 60947-5-1 для цепь управленияEN/IEC 60947-3 для силовая цепьCENELEC EN 50013
Номин рабочий ток Ie при AC-3 400 В: 3.3 А
Защита от короткого замыкания: Да
Бренд: Schneider Electric
Тип изделия: Корпус кулачкового переключателя
описание полюсов: 2P
[Uimp] номинальное импульсное напряжение: 6 кВ в соответствии с IEC 947-14 кВ в функции разъединения
электрическая прочность: 500000 циклы AC-231000000 циклы AC-211000000 циклы AC-15500000 циклы AC-3
сертификация: UL 240 V 0.33 лс 1 фаза 2 -полюсыCSA 240 V 1 лс 1 фазаCSA 240 V 3 лс 3 фазы 2 -полюсыUL 240 V 1 лс 3 фазы
температура окружающего воздуха при хранении: -40...70 C
Монтаж в напольную коробку/под полом: Нет
монтаж: Монтаж на передней панели
электрическое соединение: Зажимы с невыпадающ. винтами жесткий кабель, 1 x 2,5 мм2Зажимы с невыпадающ. винтами гибкий, 2 x 1,5 мм2
виброустойчивость: 5 gn, 10...150 Гц в соответствии с IEC 68-2-6
прямое размыкание: С
работа контактов: Медленное размыкание
[Ithe] условный тепловой ток в закрытом корпусе: 10 А
количество шагов: 3
[Ith] условный тепловой ток на открытом воздухе: 12 А
рабочая частота: 2.5 цикл/м AC-212.5 цикл/м AC-232.5 цикл/м AC-38.333 цикл/м AC-15
С нейтральным 0-положением (ОТКЛ): Да
Подходит для монтажа на передней стенке, 4 отверстия: Да
Подходит для установки в распределит. щит: Нет
Подходит для промежуточного монтажа: Да
Комплектное устройство в корпусе: Нет
Номин. коммутируем. мощность при AC-3, 400 В: 1.5 кВт
защитное исполнение: TC
класс защиты от поражения электр. током: Класс II в соответствии с IEC 536Класс II в соответствии с NF C 20-030
наименование компонента: K1
Степень защиты (IP), передняя сторона: Прочее
материал окантовки: Пластик
С возвратом в нейтральное положение ("0"): Нет
состав субблока: Блоки контактов + крепежная панель
функция кулачкового переключателя: Шаговый переключатель
положение ОТКЛ.: С положением "откл."
коммутационные положения: Вправо: 0 - 45 - 90 Левый: 0 - 315
угол переключения: 45
ток короткого замыкания: 10000 А
