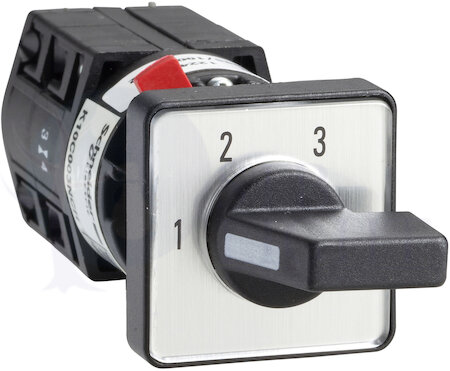

кулачковый выключатель 10А 3 ПОЗИЦИИ Schneider Electric K10C003NCH

Категория:

Описание

Степень защиты, IP: IP65 (рабочая головка) в соответствии с IEC 60529IP20 (блок контактов)
Рабочая температура: -20...55 C
Вес: 0.045 кг
Количество полюсов: 1
Мех износостойкость: 1000000 циклы
Тип элемента управления: Рукоятка поворот. короткая (узкий хват)
Тип подключения силовой электрич цепи: Винтовое соединение
Номин напряжение изоляции Ui: 440 В степень загрязнения 3 в соответствии с IEC 60947-1
Модель или исполнение: Многоступенчатый переключатель
Номин продолжительный ток Iu: 10 А
Стандарт: EN/IEC 60947-5-1CENELEC EN 50013EN/IEC 60947-3
Номин рабочий ток Ie при AC-3 400 В: А
Тип рукоятки: Черный ручка
Защита от короткого замыкания: Да
Бренд: Schneider Electric
Тип изделия: Комплект кулачкового переключателя
описание полюсов: 1P
[Uimp] номинальное импульсное напряжение: 4 кВ в соответствии с IEC 60947-1
электрическая прочность: 100000000 циклы
сертификация: cULus
температура окружающего воздуха при хранении: -40...70 C
Монтаж в напольную коробку/под полом: Нет
монтаж: Монтаж на передней панели
электрическое соединение: Зажимы с невыпадающ. винтами, 2 x 1,5 мм2
работа контактов: Медленное размыкание
количество шагов: 3
[Ith] условный тепловой ток на открытом воздухе: 10 А
С нейтральным 0-положением (ОТКЛ): Нет
Подходит для монтажа на передней стенке, 4 отверстия: Да
Подходит для установки в распределит. щит: Нет
Подходит для промежуточного монтажа: Нет
Комплектное устройство в корпусе: Да
Номин. коммутируем. мощность при AC-3, 400 В: кВт
защитное исполнение: TC
общая ширина CAD: 30 мм
общая высота CAD: 88 мм
класс защиты от поражения электр. током: Класс II в соответствии с IEC 60536
наименование компонента: K10
Степень защиты (IP), передняя сторона: IP65
номинальная рабочая мощность, Вт: 370 Вт AC-23A / 110/120 V 1 фаза750 Вт AC-23A / 220/240 V 1 фаза
блокировка поворотной рукоятки навесными замками: Без
С возвратом в нейтральное положение ("0"): Нет
функция кулачкового переключателя: Шаговый переключатель
положение ОТКЛ.: Без положения "откл."
коммутационные положения: Вправо: 270 - 330 - 30
угол переключения: 60
номинальная мощность, л.с.: 0.75 лс переменный ток при 220/240 V 1 фаза0.33 лс переменный ток при 110/120 V 1 фаза
тип головки кулачкового выключателя: С передней панелью 30 x 30 mm
представление условных обозначений: С металлик экспликация, 1 - 2 - 3 черный маркировка
обратный: Без
[Iе] номинальный переменный рабочий ток: 10 А при 400 V AC-21A10 А при 400 V AC-13 А при 240 V AC-156 А при 120 V AC 50/60Hz AC-15
[Ie] номинальный постоянный рабочий ток: 0.3 А при 220 V резистивные нагрузка0.7 А при 110 В резистивные нагрузка10 А при 24 В резистивные нагрузка
