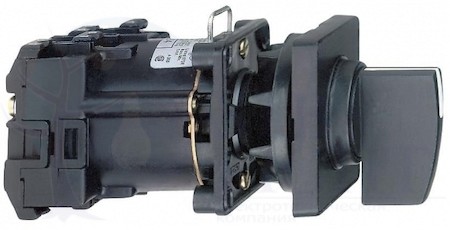

Кулачковый переключатель Harmony K, 5 позиций, 20А, Schneider Electric K2E005NCH

Категория:

Описание

Рабочая температура: -25...55 C
Вес: 0.11 кг
Количество полюсов: 1
Мех износостойкость: 1000000 циклы
Тип элемента управления: Рукоятка поворот. удлинённая (широкий хват)
Тип подключения силовой электрич цепи: Винтовое соединение
Номин напряжение изоляции Ui: 690 В степень загрязнения 3 в соответствии с IEC 60947-1
Модель или исполнение: Многоступенчатый переключатель
Номин продолжительный ток Iu: 20 А
Ударопрочность: 30 gn в соответствии с IEC 68-2-27
Номин рабочий ток Ie при AC-3 400 В: А
Защита от короткого замыкания: Да
Бренд: Schneider Electric
Тип изделия: Корпус кулачкового переключателя
описание полюсов: 2P
[Uimp] номинальное импульсное напряжение: 4 кВ в функции разъединения6 кВ в соответствии с IEC 947-1
электрическая прочность: 200000 циклы AC-3600000 циклы AC-15200000 циклы AC-23600000 циклы AC-21
сертификация: UL 240 V 0.33 лс 1 фаза 2 -полюсыCSA 240 V 3 лс 3 фазы 2 -полюсыCSA 240 V 1 лс 1 фазаUL 240 V 1 лс 3 фазы
температура окружающего воздуха при хранении: -40...70 C
Монтаж в напольную коробку/под полом: Нет
монтаж: Монтаж на передней панели
электрическое соединение: Зажимы с невыпадающ. винтами жесткий кабель, 1 x 2,5 мм2Зажимы с невыпадающ. винтами гибкий, 2 x 1,5 мм2
виброустойчивость: 5 gn, 10...150 Гц в соответствии с IEC 68-2-6
прямое размыкание: С
работа контактов: Медленное размыкание
[Ithe] условный тепловой ток в закрытом корпусе: 16 А
[Ith] условный тепловой ток на открытом воздухе: 20 А
рабочая частота: 2.5 цикл/м AC-218.333 цикл/м AC-152.5 цикл/м AC-32.5 цикл/м AC-23
С нейтральным 0-положением (ОТКЛ): Нет
Подходит для монтажа на передней стенке, 4 отверстия: Да
Подходит для установки в распределит. щит: Нет
Подходит для промежуточного монтажа: Да
Комплектное устройство в корпусе: Да
Номин. коммутируем. мощность при AC-3, 400 В: кВт
защитное исполнение: TC
класс защиты от поражения электр. током: Класс II в соответствии с NF C 20-030Класс II в соответствии с IEC 536
наименование компонента: K2
Степень защиты (IP), передняя сторона: IP65
материал окантовки: Пластик
С возвратом в нейтральное положение ("0"): Нет
состав субблока: Блоки контактов + крепежная панель
функция кулачкового переключателя: Реверсирующий переключатель
положение ОТКЛ.: С положением "откл."
коммутационные положения: Вправо: 0 - 30 Левый: 0 - 330
угол переключения: 30
ток короткого замыкания: 10000 А
обратный: Пружинный возврат от 330 до 0 Пружинный возврат от 30 до 0
