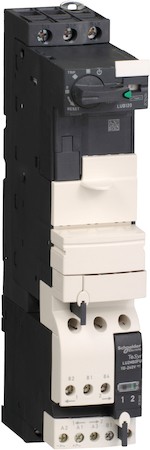

РЕВЕРС БЛОК 12A 24VDC С КЛЕММН Schneider Electric LU2B12BL

Категория:

Описание

Рабочая температура: -25...60 C с LUCM-25...70 C с LUCA, LUCB, LUCC, LUCD
Вес: 1.27 кг
Частота сети, Гц: 40...60 Hz
Ширина, мм: 45
Высота, мм: 224
Мех износостойкость: 15000000 циклы
Номин напряжение питания цепи управ Us AC 50 Гц: В
Тип подключения силовой электрич цепи: Винтовое соединение
Номин напряжение изоляции Ui: 600 test3 в соответствии с UL 508600 test3 в соответствии с CSA C22.2 № 14690 test3 в соответствии с IEC 60947-1 3
Категория применения: AC-43AC-44AC-41
Глубина, мм: 126 мм
Тип напряжения управления: DC (постоян.)
Номинальный рабочий ток: 12 А
Напряжение цепи управления: 24 V пост. ток
Диапазон уставки тока расцепления: А
Стандарт: EN 60947-6-2CSA C22.2 № 14 тип EUL 508 тип E с межполюсной перегородкойIEC 60947-6-2
Потребляемый ток: 120 mA при 24 V пост. ток макс. ток при замыкании120 mA при 24 V пост. ток ток при удержании (действ. значение)
Бренд: Schneider Electric
Тип изделия: Реверсивный силовой блок
описание полюсов: 3P
соответствие требованиям к изоляции: Да
[Uimp] номинальное импульсное напряжение: 6 test1 в соответствии с IEC 60947-6-2
сертификация: LROS (Lloyds register of shipping)GLASEFAGOSTCCCCSAABSDNVATEXULBV
температура окружающего воздуха при хранении: -40...85 C
рабочая высота: 2000 м
[Ith] условный тепловой ток на открытом воздухе: 12 А
Рабочее напряжение: 500 V440 V230 В690 V
устойчивость к радиополям: 10 В/м 3 в соответствии с IEC 61000-4-3
рабочая частота: 60 цикл/м
диапазон: TeSys
Номин. коммутируем. мощность при AC-3, 400 В: 5.5 кВт
стойкость к кратковременным исчезновениям напряжения питания: 3 мс
Номин. напряжение питания цепи управления Us AC 60 Гц: В
вспом. контакты, доступные на каждом контакторе: 1 Н.О. + 1 Н.З.
защитное исполнение: TH в соответствии с IEC 60068
теплоотдача: 1.7 test4 для цепь управления с LUCM2 test4 для цепь управления с LUCA, LUCB, LUCC, LUCD
Подходит для монтажа на DIN-рейку (с ?-профилем): Да
Номин. напряжение питания цепи управления Us постоян. тока DC: 24 В
пределы напряжения цепи управления: 20...27 V 24 V пост. ток в рабочем режиме14,5 В 24 V пост. ток отпускание
Поддержка протокола SafetyBUS p: Нет
Поддержка протокола PROFIsafe: Нет
Поддержка протокола PROFINET IO: Нет
Поддержка протокола PROFINET CBA: Нет
Поддержка протокола Fodation Fieldbus: Нет
Поддержка протокола EtherNet/IP: Нет
Поддержка протокола DeviceNet Safety: Нет
Поддержка протокола AS-Interface Safety at Work: Нет
Поддержка протокола INTERBUS-Safety: Нет
Поддержка протокола SERCOS: Нет
Поддержка протокола других шинных систем: Нет
Поддержка протокола SUCONET: Нет
Поддержка протокола DeviceNet: Нет
Поддержка протокола Data-Highway: Нет
Поддержка протокола MODBUS: Нет
Поддержка протокола INTERBUS: Нет
Поддержка протокола CAN: Нет
Поддержка протокола PROFIBUS: Нет
Поддержка протокола ASI: Нет
Поддержка протокола TCP/IP: Нет
Поддержка протокола LON: Нет
Количество вспомогат. нормально разомкнутых (НО) контактов: 1
Количество вспомогат. нормально замкнутых (НЗ) контактов: 1
[Ics] номинальная рабочая отключающая способность: 50 кА 440 V4 кА 690 V10 кА 500 V50 кА 230 В
С расцепителем короткого замыкания: Да
стойкость к провалам напряжения: 70 % 500 ms в соответствии с IEC 61000-4-11
стойкость к помехам, наведенным электромагнитными полями: 10 test3 в соответствии с IEC 61000-4-6
продолжительность этапа пуска: 15 мс для постоянный ток сеть
